Aplikasi kontrol boiler uap nuklir
Aplikasi kontrol boiler uap nuklir menggambarkan, untuk tujuan pendidikan, bagaimana konsep interaktivitas taktil dibawa ke ruang kontrol pembangkit listrik tenaga nuklir dengan panel kontrol boiler uap yang realistis. Aplikasi kontrol boiler uap nuklir telah secara otomatis dihasilkan dari Scade Suite® dan Scade Display®.
Steam Boiler Controller adalah program perangkat lunak yang berfungsi untuk mengontrol tingkat air dalam pembangkit listrik tenaga pembangkit listrik tenaga. Penting bahwa program bekerja dengan benar karena jumlah air yang ada ketika uap-boiler bekerja tidak terlalu rendah atau terlalu tinggi; Kalau tidak, uap-boiler atau turbin yang duduk di depannya mungkin terpengaruh secara serius.

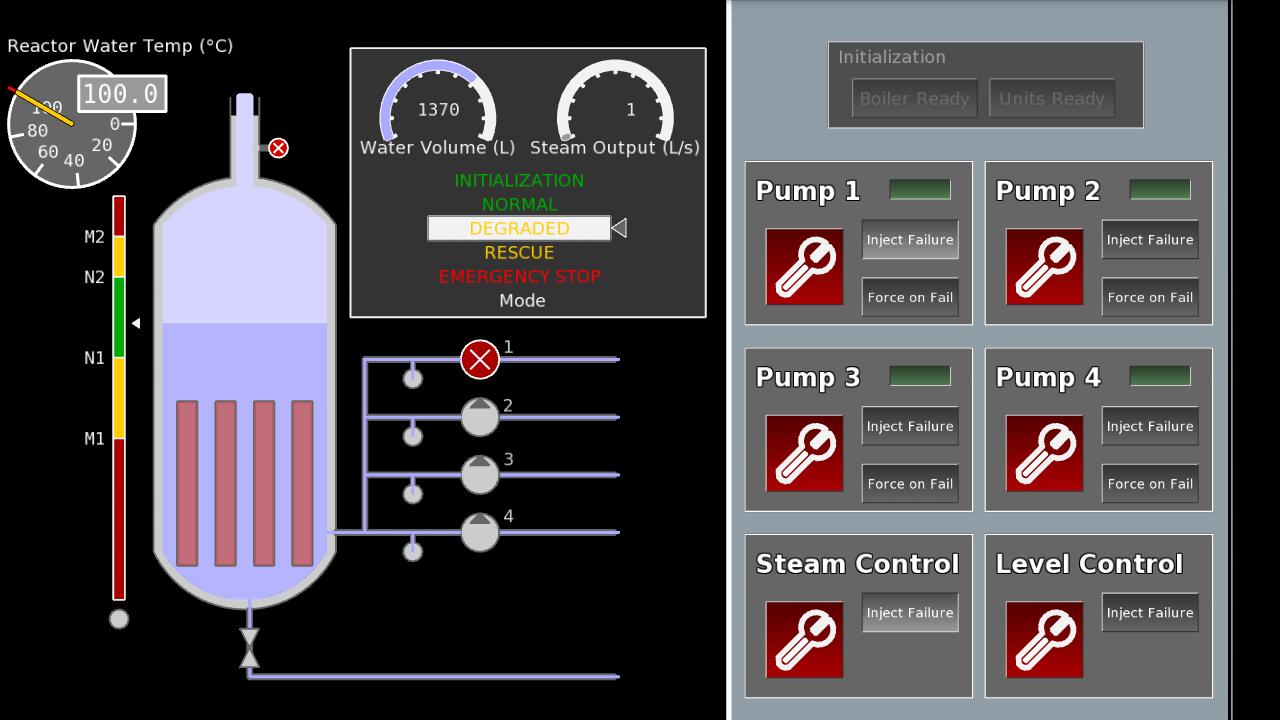

Panel kontrol boiler uap Scade dibagi menjadi dua bagian yang berbeda:
- Bagian kanan memungkinkan pengendalian lingkungan sistem: inisialisasi sistem, injeksi dan perbaikan kegagalan (pompa, pengontrol uap, pengontrol level)
- Bagian kiri memungkinkan pemantauan pengontrol boiler uap: level air, suhu air, aliran output uap, aktivasi pompa, kontrol kegagalan, dll.
Instruksi:

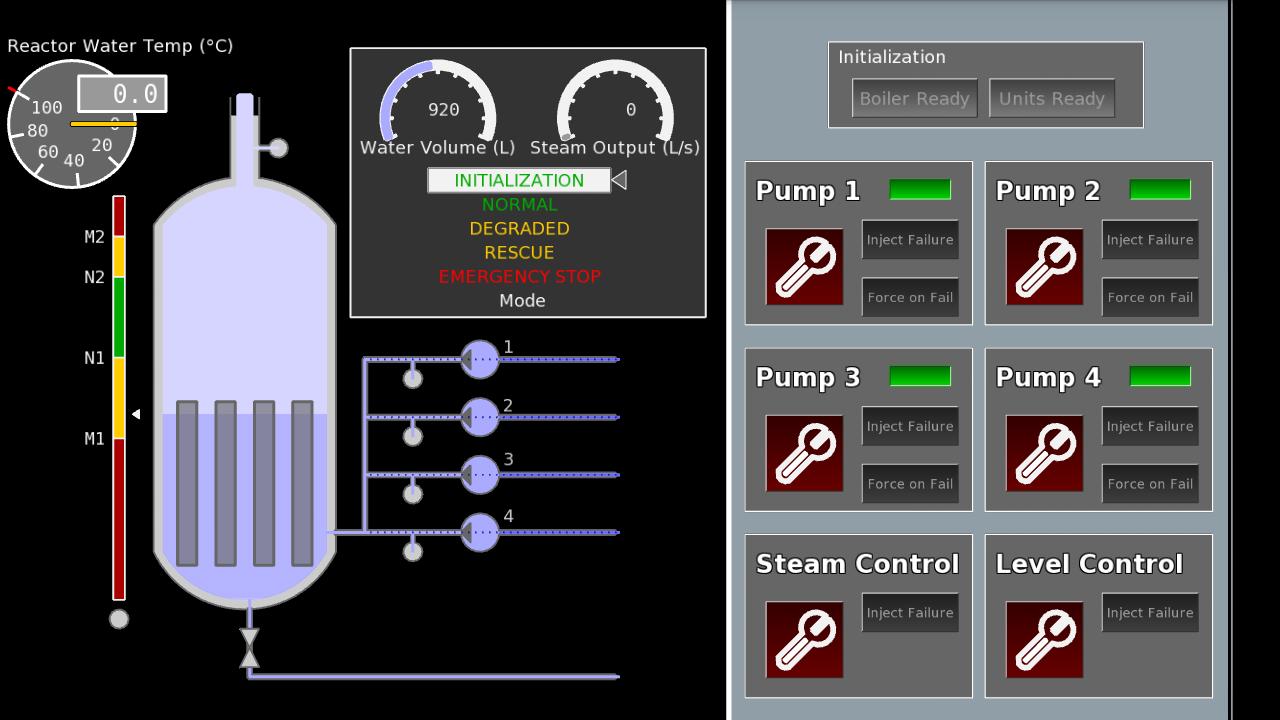

- Ketuk tombol siap boiler untuk memulai urutan inisialisasi sistem: 4 pompa mengisi tangki air boiler uap hingga level air normal minimum N1
- Kemudian ketuk tombol siap unit untuk menyimpulkan urutan inisialisasi sistem: 4 pompa mengisi tangki air boiler uap hingga tingkat air normal maksimum N2, dan pada saat yang sama reaktor air mulai memanas, sehingga menghasilkan uap dan mengurangi ketinggian air
- Saat sistem beroperasi dalam mode regulasi normal, pompa secara otomatis diaktifkan untuk mengisi tangki air saat level air normal minimum N1 tercapai, hingga level air normal maksimum N2
- Kegagalan dapat diperkenalkan kapan saja oleh pengguna untuk setiap pompa (1,2,3,4) melalui panel kontrol menggunakan tombol "Suntikan Kegagalan", tetapi hanya akan dideteksi oleh sistem ketika pompa diaktifkan. Setelah deteksi kegagalan oleh sistem, pengguna dapat memperbaiki setiap pompa menggunakan tombol "Perbaikan". Pengguna dapat memaksa aktivasi pompa secara manual menggunakan tombol "Force on Fail".
- Kegagalan dapat diperkenalkan kapan saja oleh pengguna untuk pengontrol uap dan untuk pengontrol level melalui panel kontrol menggunakan tombol "suntikan kegagalan" masing -masing. Kegagalan seperti itu secara otomatis terdeteksi oleh sistem, dan dapat diperbaiki kapan saja menggunakan tombol "Perbaikan".
- Sistem kontrol boiler uap akan secara otomatis berhenti saat mencapai mode berhenti darurat
