综合电源系统Short Circuit故障电流分析计算
Short Circuit分析移动应用程序在您正在使用的三相径向电源系统中执行可用的Short Circuit故障电流计算。该应用程序考虑了电源分配系统的所有关键电气参数，包括电源，电缆，变压器，发电机和电动机。

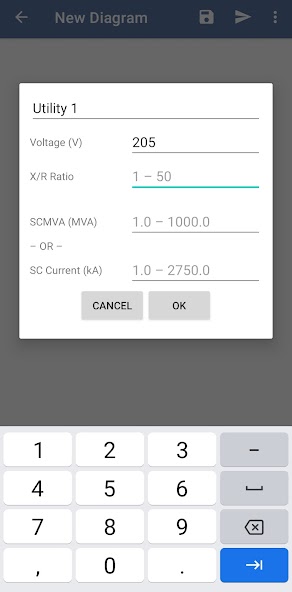

可以将源设置为具有指定Short Circuit水平的跨界器电源或舱底。如果使用变压器源，则可以通过将数据字段空白设置为无限端的Short Circuit级别。

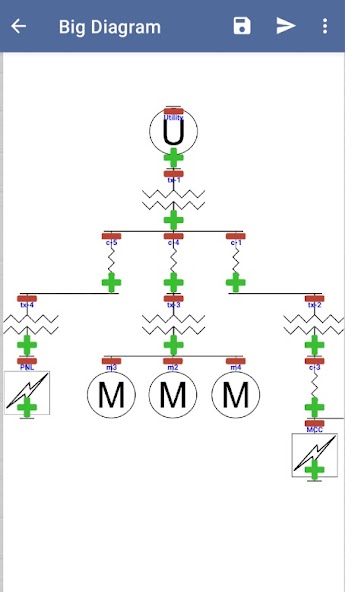

一一添加组件以构建单行图。这些组件可以是电缆，变压器，带长载荷，电气设备，电动机和发电机。添加组件后，可以通过在屏幕上显示组件来编辑其数据。

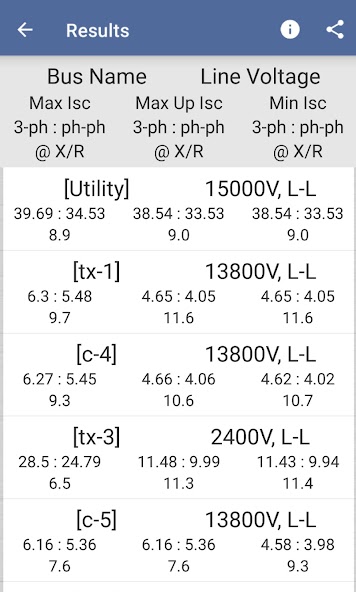

点击“运行分析”按钮，以计算每个母线的可用3相和相位Short Circuit电流值和故障X/R比。
有关SCA V1.0移动的其他信息和Short Circuit分析的综合方法
使用欧姆的定律和设备电阻值进行简单的点对点Short Circuit故障电流计算。为了确定电力系统中各个位置的故障电流，系统特性，例如服务入口处可用的Short Circuit值，线路电压，变压器KVA额定值和阻抗百分比，使用导体特性。
当电阻值被阻抗值取代时，计算变得更加复杂。例如，使用电抗与电阻（X/R）的变压器比与变压器百分比阻抗一起使用，以确定每个单位碱基上的X和R值。同样，电气系统中导体的阻抗也被分解为阻抗的X和R组分。
峰非对称断层电流也由X/R比确定。总不对称电流是总直流成分和对称分量的度量。不对称的组件会随时间衰减，并导致断层电流的第一个周期在幅度上大于稳态断层电流。同样，直流分量的衰减取决于源和故障之间电路的x/r比。
在选择电气和保护设备时，了解故障X/R比至关重要。例如，所有低压保护装置均以预定的X/R比率进行测试。如果电气分配系统中任何给定点的计算出的X/R比超过了过电流保护装置的X/R比，则应考虑具有适当X/R额定值的替代齿轮，或者必须降低设备有效额定值。
功能和功能：
1。计算您的功率分配系统中每辆总线的3相，相对的Short Circuit电流
2。确定最大可用的Short Circuit电流，最大上游Short Circuit电流的量和仅由一个源造成的最小可用Short Circuit电流。使用NFPA 70E和IEEE 1584方法，可用的Short Circuit电流（ASCC）和ASCC通过保护设备的部分均需要电流危险分析。
3。发电机和电动机的计算贡献
4。添加北美电线电缆以及国际电缆
5。通过考虑设备阻抗的主动部分和反应性部分，进行全面的Short Circuit分析
6。确定每个总线的故障X/R比率
7。保存，重命名，重复的单线图和设备数据
8。出口，导入单行图和所有设备数据，以方便共享
9。发送计算结果并通过电子邮件捕获的单线图
