SmartDAQ: Aplikasi Hebat untuk Kontrol Berbasis Aturan, USB DAQ, Oscilloscope, Data Logger
Alat hebat untuk papan Arduino (firmware gratis), untuk melakukan pemantauan sinyal (sebagai osiloskop), akuisisi data, kontrol saluran, pemicu sinyal jarak jauh (Bluetooth dan WiFi), otomatisasi dan pemecahan masalah sirkuit elektronik.
Perangkat yang Didukung:
✔ ARD01 - Firmware SmartDAQ untuk Arduino Uno
✔ ARD01 [BAUD115200] - Firmware SmartDAQ untuk Bluno & Romeo BLE (kompatibel dengan Arduino)
✔ ARD02 - Firmware SmartDAQ untuk Arduino Mega 2560
✔ ARD02 [BAUD115200] - Firmware Smartdaq untuk Bluno Mega 1280 dan Bluno Mega 2560 (kompatibel Arduino)
✔ ARD03-Firmware SmartDAQ untuk Dfrobot Leonardo (Arduino-Compatible), Dfrobot Romeo V2 (kompatibel Arduino), Dfrobot Wido (kompatibel Arduino) dan Ecoduino (Arduino-kompatibel))
✔ ARD04 - Firmware SmartDAQ untuk Dfrduino Nano V3.1 (Arduino Nano Compatitble)
✔ ARD04 [BAUD115200] - Firmware SmartDAQ untuk Bluno Nano (Arduino Nano Compatitble)
✔ ICP12 - USBStick [firmware: v1.3.2]
✔ MRP01 - AVR USB Programmer [Firmware: V1.0.1]
Fitur Menu:
★ Utama: Edit Judul, Pemilihan Fungsi (Input, Output, Analog, PWM), Sinyal Nilai dan Status.
★ Saluran: Pilihan saluran untuk file log, grafik, tampilan menu utama.
★ Grafik: Tampilan grafik dengan 'Stop, Clear, Capture Screen, Auto Follow, Zoom In, Zoom Out'.
★ Log File: File log dengan 'Pilih Semua, Batalkan Pilih Semua, Kirim Email, Hapus, Fitur Pengaturan Waktu'.
★ Aturan: Penciptaan aturan dengan "Tambahkan aturan, hapus aturan, aturan duplikat, riwayat, nama aturan, tambahkan peristiwa input, tambahkan tugas output" fitur

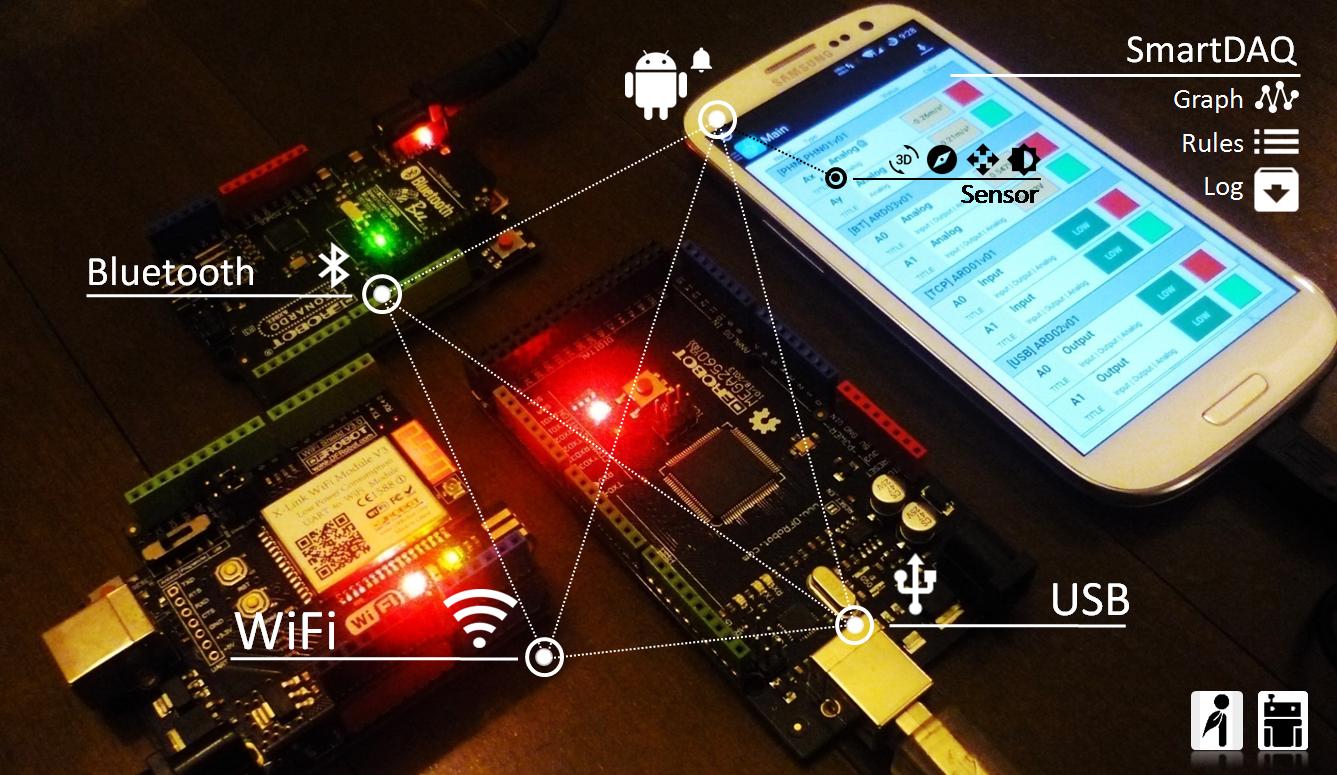

★ Perangkat Hubungkan: Koneksi perangkat dengan "USB, Bluetooth, BLE dan WiFi"

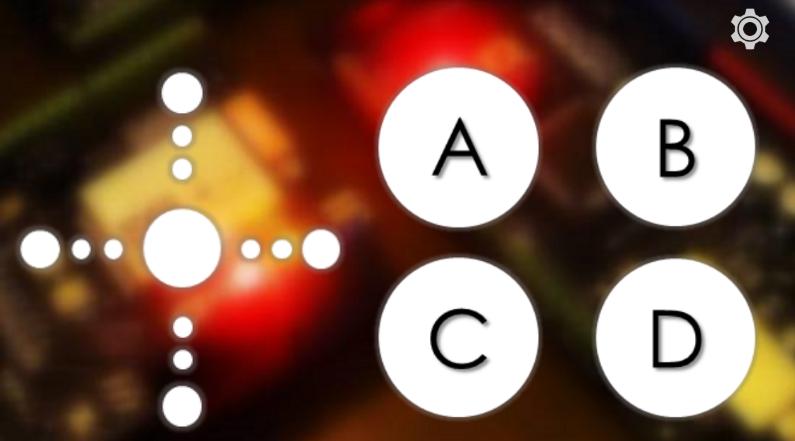

★ Aplikasi: Aplikasi GUI dengan Tombol dan Nilai Tampilan (Plant in City, Joystick & Home Automation)
Deskripsi:

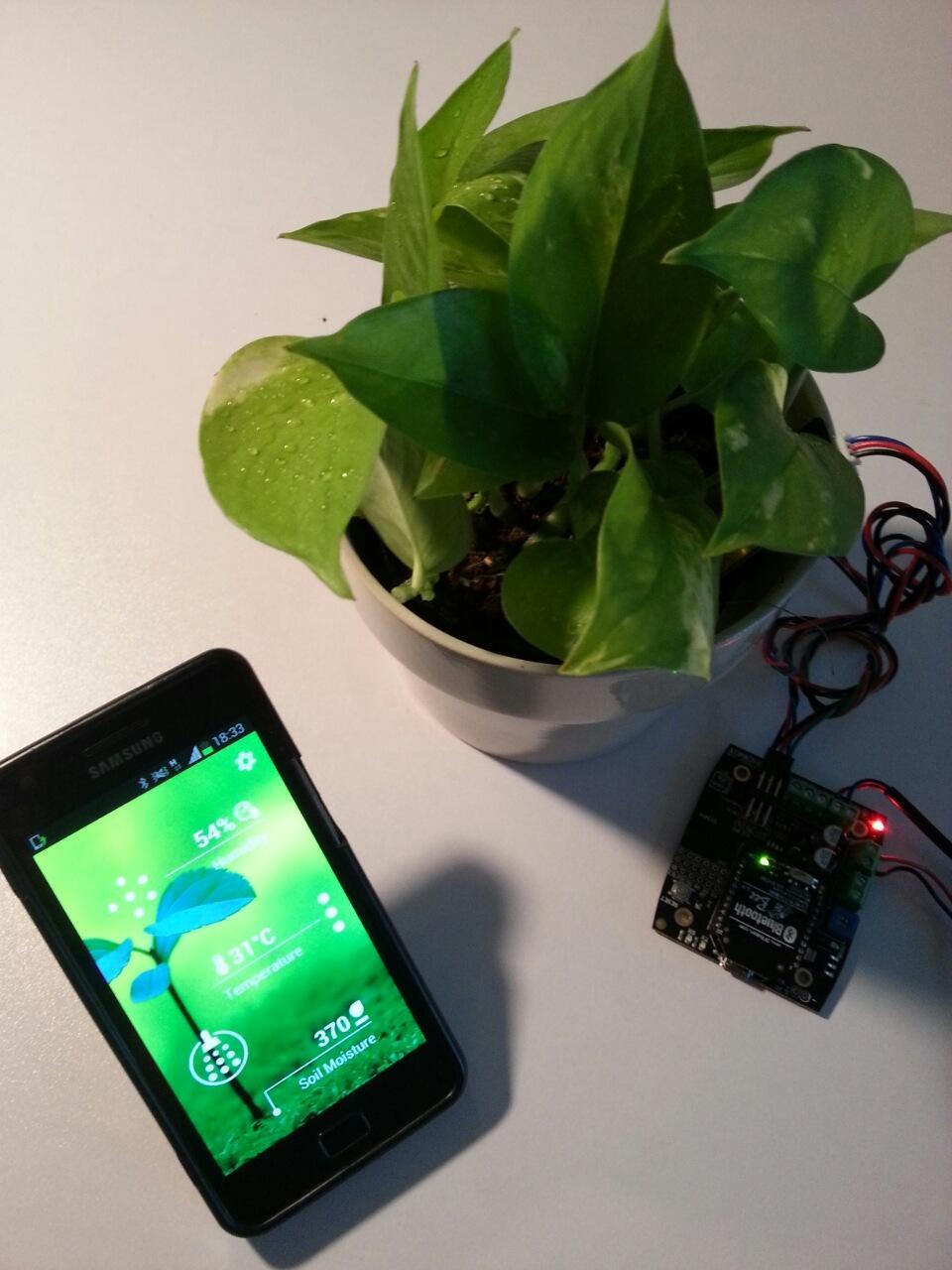

▪ 3 aplikasi dibuat (tanaman di kota, joystick dan otomatisasi rumah).
▪ Nilai baru dan pengaturan kontrol tombol dibuat di setiap aplikasi dan pengguna dapat memilih/memodifikasi pin input dan tombol tekan/rilis tindakan.
▪ Fungsi [tautan ke (perangkat)] ditambahkan untuk menautkan aplikasi ke papan pengembangan terkait dan menerapkan pengaturan default secara langsung.
▪ Fungsi sensor telepon (accelerometer, giroskop dan intensitas cahaya) didukung
▪ Mendukung koneksi USB, Bluetooth, BLE dan WiFi. Semuanya dapat dihubungkan dan dikendalikan bersama
▪ Fungsi [Auto Connect] untuk menghubungkan kembali perangkat USB, Bluetooth/BLE dan WiFi yang terhubung sebelumnya
▪ Izinkan pengguna untuk menambahkan aturan untuk mendeteksi peristiwa input dan mengendalikan tugas output
▪ Mengaktifkan pemberitahuan saat aturan dipicu
▪ Antarmuka yang ramah, kinerja tinggi dan didukung dengan perangkat yang berbeda
▪ Fungsi log dengan nama file otomatis yang berdasarkan tanggal dan waktu (sampel/file 10k)
▪ Format data yang dicatat dapat diekspor ke pemrosesan Excel atau Matlab
▪ Data log setiap detik (1 detik/sampel)
▪ Membaca sinyal analog di unit tegangan
▪ Kontrol pembacaan input atau output sinyal digital
▪ Sinyal PWM dengan frekuensi dan kontrol rasio yang berbeda
▪ Ikon warna -warni untuk menampilkan nilai input tinggi, rendah, analog dan pengaturan PWM
▪ Input judul tambahan untuk setiap pin
▪ Menampilkan beberapa sinyal dalam grafik, izinkan untuk mengambil snapshot untuk grafik
▪ Bagikan langsung data yang dicatat melalui email
▪ Izinkan pengguna untuk memilih pin yang akan ditampilkan
Aplikasi:
▪ Bacaan sinyal tegangan berganda (untuk sensor suhu ...)
▪ Kontrol Kecepatan Motor
▪ Generator frekuensi
▪ Logger data
▪ Oscilloscope seperti tampilan grafik
▪ Remote control & pemantauan
▪ Perangkat rumah pintar (dengan Bluetooth & WiFi)
▪ Otomasi (Operasi Berbasis Aturan)
Unduhan:
▼ Kode Sumber Arduino [UNO, Mega 2560, Leonardo & etc] untuk SmartDAq (gratis): http://www.avrcircuit.com/shop/product.php?id_product=54
▼ ICP12 - Firmware SmartDAQ [v1.3.2]: http://www.piccircuit.com/ins/icp12_daqv1.3.2_firmware.hex
▼ MRP01 - AVR USB Programmer Firmware [v1.0.1]: http://www.avrcircuit.com/shop/product.php?id_product=47
Tautan:
• Teknologi iCircuit: http://www.piccircuit.com/
• Teknologi MyRobot: http://www.avrcircuit.com/
• ICP12-USBStick: http://www.piccircuit.com/shop/pic-dev-board/119-icp12-usbstick-pic18f2550-io-board.html
